ToyotaTundraVCK30LVCK30L-ARSSKAElectricsHeating & air conditioning - cooler piping

Heating & air conditioning - cooler piping for Tundra VCK30L

Scheme 1 Scheme 2 Scheme 3

Click on the part subgroup below to get genuine part numbers.

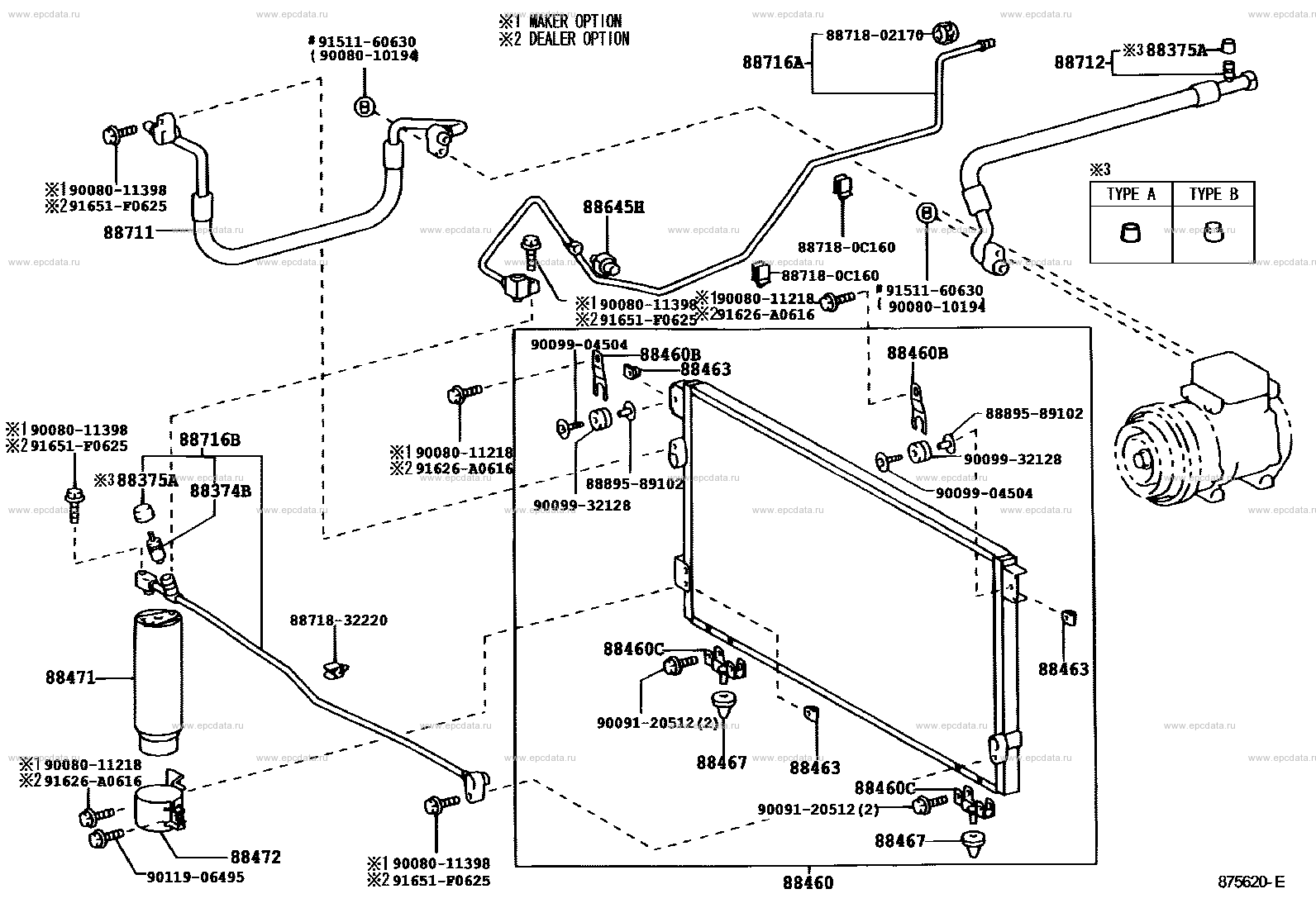

Scheme 1

Click part number in the scheme or in the list:

88712 HOSE, COOLER REFRIGERANT SUCTION, NO.1
88375A CAP, SERVICE VALVE (FOR COOLER PIPE)
88716A PIPE, COOLER REFRIGERANT LIQUID, A
9151160630 ** Std Part
8871832220 ** Std Part
9008011416 ** Std Part
9008011398 ** Std Part
88645H SWITCH, PRESSURE NO.1
88711 HOSE, COOLER REFRIGERANT DISCHARGE, NO.1
88716B PIPE, COOLER REFRIGERANT LIQUID, B
88375B CAP, SERVICE VALVE, NO.1
88471 TANK, RECEIVER AIR CONDITIONER
88472 BRACKET, RECEIVER TANK, NO.1
9009904504 ** Std Part
9008010194 ** Std Part
9009120609 ** Std Part
88460B BRACKET, COOLER CONDENSER, NO.1
88463 BRACKET, COOLER CONDENSER, NO.1
88467 CUSHION, COOLER CONDENSER, NO.1
88460C BRACKET, COOLER CONDENSER, NO.2
88460 CONDENSER ASSY, COOLER
9009120512 ** Std Part
91626A0616 ** Std Part
91651F0625 ** Std Part
8889589102 ** Std Part
9009932128 ** Std Part
887180C160 ** Std Part

Scheme 2

Click part number in the scheme or in the list:

9008011398 ** Std Part
91651F0625 ** Std Part
88472 BRACKET, RECEIVER TANK, NO.1
88471 TANK, RECEIVER AIR CONDITIONER
88711 HOSE, COOLER REFRIGERANT DISCHARGE, NO.1
88716B PIPE, COOLER REFRIGERANT LIQUID, B
88375A CAP, SERVICE VALVE (FOR COOLER PIPE)
88374B VALVE, SERVICE, NO.1
8871832220 ** Std Part
91626A0616 ** Std Part
9008011218 ** Std Part
9011906495 ** Std Part
9151160630 ** Std Part
9009120512 ** Std Part
88460C BRACKET, COOLER CONDENSER, NO.2
88467 CUSHION, COOLER CONDENSER, NO.1
88463 BRACKET, COOLER CONDENSER, NO.1
88460 CONDENSER ASSY, COOLER
9009904504 ** Std Part
9009932128 ** Std Part
8889589102 ** Std Part
88460B BRACKET, COOLER CONDENSER, NO.1
9008010194 ** Std Part
887180C160 ** Std Part
88645H SWITCH, PRESSURE NO.1
88712 HOSE, COOLER REFRIGERANT SUCTION, NO.1
8871802170 ** Std Part
88716A PIPE, COOLER REFRIGERANT LIQUID, A

Scheme 3

Click part number in the scheme or in the list:

9006908007 ** Std Part
9006908011 ** Std Part
9006908009 ** Std Part
9006908012 ** Std Part
9009914119 ** Std Part
9009914121 ** Std Part
9009914120 ** Std Part
9009914122 ** Std Part
